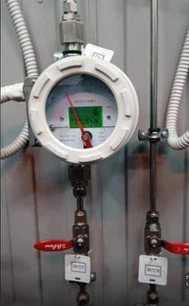

Logam Logam Jauh Lapar Flowmeter Float adalah instrumen pengukuran aliran berdasarkan prinsip pengukuran kawasan berubah -ubah
 |
Bagaimana ia berfungsi
Hubungan antara kadar aliran dan anjakan terapung: Apabila cecair yang diukur mengalir dari bawah ke atas melalui tiub pengukur konik di dalam tiub logam, terapung bergerak ke atas di bawah tindakan cecair. Pada kedudukan tertentu, daya keapungan yang dikenakan oleh float seimbang dengan graviti terapung, dan kawasan cincin peredaran di antara float dan plat orifis atau tiub konik tetap malar. Kawasan jurang anulus adalah berkadar dengan ketinggian peningkatan terapung, iaitu kedudukan terapung yang meningkat dalam tiub pengukur mewakili magnitud kadar aliran.
Prinsip penghantaran isyarat: Perubahan kedudukan terapung dihantar ke petunjuk luaran atau penukar melalui magnet dalaman. Penukar menukarkan isyarat anjakan terapung ke dalam isyarat elektrik standard, seperti 0-10 ma, 4-20 ma, dan sebagainya, untuk merealisasikan transmisi jarak jauh, paparan, rakaman, pengiraan dan fungsi kawalan.
Komposisi struktur
Mengukur badan tiub: biasanya diperbuat daripada logam, dengan rintangan kakisan yang baik dan kekuatan mekanikal, dan boleh menyesuaikan diri dengan persekitaran kerja dan media yang berbeza. Pedalaman adalah tiub konik menegak yang mengembang dari bawah ke atas, dan cecair untuk diukur aliran dalam tiub.
Terapung Conical: Umumnya diperbuat daripada bahan tahan kakisan, dan bentuk dan ketumpatannya direka mengikut julat dan media pengukuran yang berbeza. Terapung bergerak ke atas dan ke bawah dengan aliran cecair dalam tiub pengukur, dan anjakannya berkadar dengan magnitud aliran.
Penunjuk dan Penukar: Penunjuk digunakan untuk memaparkan nilai aliran di tapak, dan boleh menggunakan kaedah paparan penunjuk, digital dan lain -lain. Penukar menukarkan isyarat anjakan terapung ke dalam isyarat elektrik untuk penghantaran dan kawalan jarak jauh. Sesetengah flowmeters juga mempunyai penapis magnet, yang digunakan untuk menapis bahan ferromagnetik dalam medium untuk mengelakkan mereka daripada menyerap pada terapung dan menjejaskan ketepatan pengukuran.
Ciri -ciri
Ketepatan pengukuran yang tinggi: Ketepatan umum boleh mencapai tahap 1. 0, dan jenis khas boleh mencapai tahap 0 5, yang dapat memenuhi keperluan untuk ketepatan pengukuran aliran dalam kebanyakan acara perindustrian.
Julat pengukuran yang luas: Julat aliran yang boleh diukur adalah luas, dan pengukuran yang tepat boleh dibuat dari aliran kecil ke aliran besar, dengan nisbah pelbagai biasanya 10: 1.
Pelbagai media yang sesuai: ia boleh digunakan untuk mengukur kadar aliran cecair, gas dan stim, dan sesuai untuk pelbagai keadaan media, termasuk suhu menghakis, tinggi, tekanan tinggi dan persekitaran yang keras.
Kestabilan yang baik: Mengadopsi struktur semua logam dan transmisi gandingan magnet bukan hubungan, dengan struktur yang kuat, kerja yang boleh dipercayai, penyelenggaraan kecil, hayat perkhidmatan yang panjang, dan tidak ada hanyut atau penyimpangan yang mudah ditemui dalam penggunaan jangka panjang.
Standard isyarat output: Ia mempunyai output isyarat analog standard, seperti 0-10 ma, 4-20 ma, dan sebagainya, yang boleh dihubungkan dengan mudah dan digunakan dengan pelbagai sistem kawalan dan instrumen sekunder.
