Struktur dan penggunaan tolok tekanan diafragma?
1 、 Struktur tolok tekanan diafragma adalah seperti berikut:
Tolok tekanan diafragma adalah tolok tekanan dengan diafragma beralun logam sebagai elemen elastik.
Tolok tekanan diafragma terutamanya terdiri daripada penyambung yang lebih rendah, penyambung atas, diafragma elastik, rod penyambung, pergerakan, penunjuk, dail, dll.
Di bawah tindakan tekanan, medium kerja yang diukur bertindak secara langsung pada diafragma elastik, dan diafragma menghasilkan ubah bentuk elastik ke atas (mengukur tekanan positif) atau ke bawah (mengukur tekanan negatif). Dengan bantuan mekanisme rod penyambung yang ditetapkan di tengah-tengah diafragma, aci gear pergerakan didorong untuk berputar, supaya nilai tekanan yang diukur ditunjukkan oleh penunjuk pada cakera lulus.

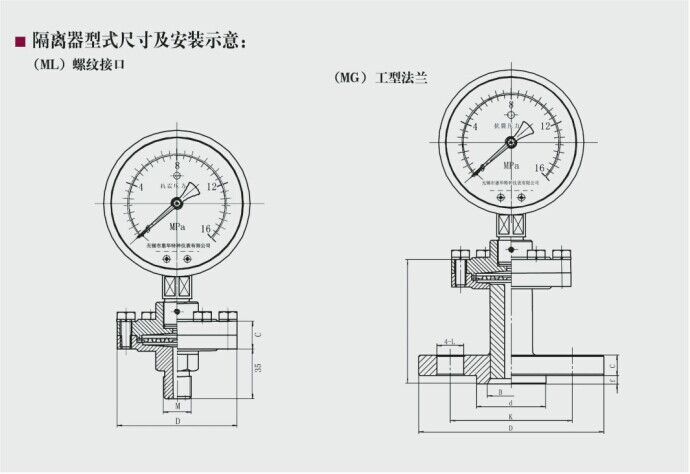

Tolok tekanan diafragma disambungkan ke peralatan dengan cara berikut:
